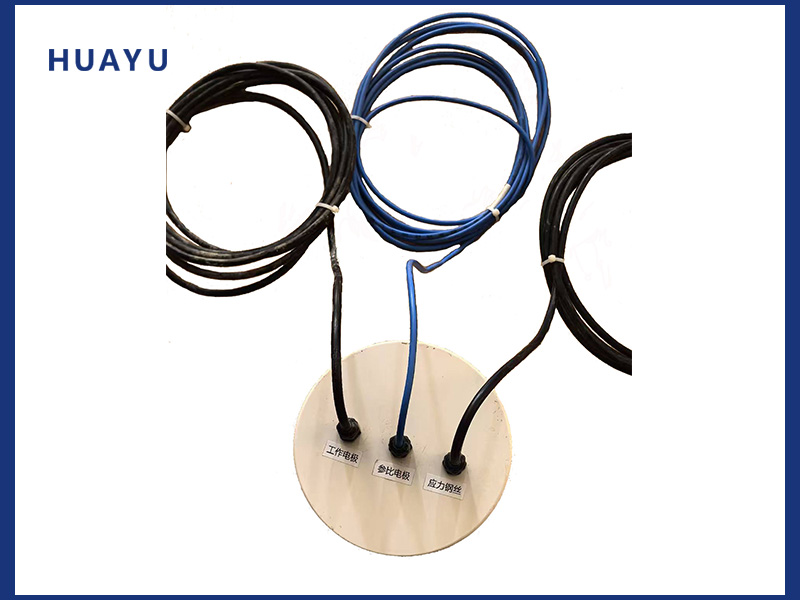

管道模型构模拟pccp管道测试环境，内置进口二氧化锰参比电极，工作电极，应力钢丝等，充分模拟pccp环境参数，能测试断电电位，极化电位，保护电位多种参数建
材料选择：预应力钢筒混凝土管(PCCP)主要由混凝土、预应力钢丝和钢筒组成。在模拟测试环境中，要尽可能选用与实际 PCCP 管道成分和性能相近的材料。对于混凝土部分，可以按照实际工程中的混凝土配比制作试件，一般包括水泥、砂、石子和水，并且可能添加外加剂以模拟真实管道混凝土的性能。例如，使用普通硅酸盐水泥、中砂、粒径符合要求的碎石，按照水灰比为 0.4 - 0.5 左右进行配制。对于预应力钢丝和钢筒，应选用与实际管道相同规格和材质的钢丝和钢板来制作模型。
尺寸确定：根据测试目的和实际条件确定管道模型的尺寸。如果是进行小型实验室测试，管道模型的长度可以在 1 - 2 米左右，直径可以按照实际 PCCP 管道常见的直径比例缩小制作，如实际管道直径为 1 - 4 米，模拟管道直径可以设为 0.1 - 0.5 米。在制作过程中，要保证管道模型的壁厚、预应力钢丝的缠绕方式和间距等结构参数与实际管道相似，以准确模拟其物理和力学特性。
接口处理：PCCP 管道的接口形式多样，如承插式接口、企口式接口等。在模拟管道模型时，需要按照实际接口形式进行制作。对于承插式接口，可以制作带有橡胶密封圈的承口和插口部分，并且保证接口的密封性和连接强度符合实际使用要求，以便在测试环境中能够真实地模拟管道的连接和密封性能。
腐蚀环境模拟
土壤环境模拟
土壤成分：如果模拟埋地 PCCP 管道的腐蚀环境，需要配置与实际土壤相似的成分。一般包括黏土、砂土、腐殖质等成分，按照不同的比例混合来模拟不同类型的土壤，如黏土含量较高的黏性土壤、砂土含量较高的砂质土壤等。同时，还可以添加一定量的盐分(如氯化钠、硫酸钠等)来模拟含盐土壤环境，盐分含量可以根据实际土壤的含盐量进行调整，一般在 0.1% - 5% 之间。
土壤湿度和温度：通过安装湿度传感器和温度控制器来控制土壤模拟箱内的湿度和温度。对于湿度，可以设置为与实际土壤湿度范围相符的值，一般在 10% - 30% 左右。温度可以根据当地的年平均气温或管道实际运行环境温度进行设置，例如在 10 - 30℃之间变化，并且可以模拟昼夜温差和季节性温度变化，以研究温度和湿度对管道腐蚀的综合影响。
水环境模拟
淡水环境：如果模拟 PCCP 管道在淡水中的腐蚀环境，可以使用去离子水或蒸馏水作为基础水样，然后添加适量的溶解氧、二氧化碳等气体来模拟自然淡水的成分。溶解氧含量可以控制在 6 - 10mg/L 左右，二氧化碳含量可以在 1 - 5mg/L 之间，以研究这些气体对管道在淡水中腐蚀过程的影响。
海水环境：对于模拟海水环境，需要按照海水的主要成分进行配制。一般包括氯化钠(约占 2.5% - 3.5%)、氯化镁、硫酸镁等盐分，并且可以添加一些海洋生物生长所需的营养物质(如磷酸盐、硝酸盐等)来模拟海洋生态环境。同时，要控制海水的酸碱度(pH 值一般在 7.5 - 8.6 之间)和温度(通常在 10 - 30℃之间)，以研究 PCCP 管道在海水环境下的腐蚀行为以及生物污损对腐蚀的影响。
阴极保护系统模拟
牺牲阳极模拟
阳极材料选择：如果采用牺牲阳极阴极保护方式进行模拟，要选择合适的牺牲阳极材料，如镁合金、锌合金或铝合金阳极。按照实际阴极保护设计要求，将牺牲阳极安装在模拟管道的适当位置，例如在管道两侧或底部等位置均匀分布。对于镁合金阳极，其电位很负(相对于钢铁，标准电极电位约为 - 2.37V)，驱动电压高，适用于电阻率较高的土壤或淡水环境模拟;锌合金阳极(电位相对镁合金较正，标准电极电位约为 - 0.76V)则更适合海水或盐雾环境模拟。
阳极尺寸和数量确定：根据模拟管道的尺寸、材质和所处的腐蚀环境来确定牺牲阳极的尺寸和数量。一般通过理论计算和经验公式来估算所需的阳极质量和数量。例如，对于小型模拟管道，在电阻率为 100 - 1000Ω・m 的土壤环境中，可能每米管道需要安装 0.1 - 0.5kg 的镁合金牺牲阳极。
外加电流阴极保护模拟
电源和辅助阳极选择：在外加电流阴极保护模拟中，选择合适的整流器作为直流电源，其输出电压和电流应能够根据模拟管道的保护需求进行调节。辅助阳极材料可以选用高硅铸铁、石墨或混合金属氧化物(MMO)涂层钛阳极等。例如，在模拟海水环境下的 PCCP 管道阴极保护时，MMO 涂层钛阳极由于其在海水中优异的性能(电流输出效率高、使用寿命长等)是较好的辅助阳极选择。
电路连接和参数设置：将电源的负极连接到模拟管道上，正极连接辅助阳极，并且要确保连接的牢固性和良好的导电性。根据模拟管道的材质、尺寸和腐蚀环境，设置合适的保护电流密度和保护电位。例如，对于混凝土中的钢筒部分，保护电位相对于饱和硫酸铜参比电极(CSE)一般应达到 - 0.85V 左右，保护电流密度可以根据管道表面状态和环境条件设置在 1 - 10mA/m² 范围内。
测试仪器安装与数据监测
电位测量：在模拟管道表面和周围的腐蚀介质中安装参比电极(如饱和硫酸铜参比电极或银 / 氯化银参比电极)，使用高精度电压表测量管道与参比电极之间的电位差。在管道不同位置(如管道顶部、两侧、底部等)安装测量点，以全 面监测管道的电位分布情况。并且可以通过数据采集系统定期记录电位数据，时间间隔可以根据测试需求设置为几分钟到几小时不等。
电流测量：如果是牺牲阳极阴极保护模拟，使用电流表测量牺牲阳极与管道之间的电流;在外加电流阴极保护模拟中，通过在电源输出线路上安装电流表来监测输出的保护电流。同时，可以在管道表面安装电流传感器，测量管道表面的电流密度分布情况，以便分析阴极保护电流在管道上的分布是否均匀。
其他参数测量：安装传感器测量腐蚀环境的参数，如土壤或水中的酸碱度(pH 值)、溶解氧含量、温度、湿度等。这些参数的变化可能会对管道的腐蚀过程和阴极保护效果产生影响，通过长期的数据监测，可以研究这些因素之间的相互关系。
